Как просто сделать диаграмму Ганта в Excel?

Что же такое диаграмма Ганта, и зачем она нужна?

Диаграмма Ганта — это горизонтальная гистограмма, которая часто применяется в различных проектах, где необходимо наглядно показать время выполнения работ. Excel оказывается идеально подходит для быстрого создания простой диаграммы Ганта, хоть и не поддерживает напрямую этот вид диаграмм. Однако, главное всё правильно настроить.

Возьмем для примера работу над дипломным проектом.


1) Определим основные этапы и оформим их в Excel.

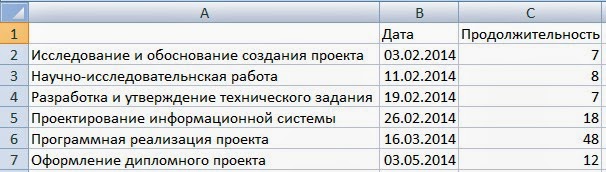

Первый столбец - это этапы, второй - дата начала этапа, третий - продолжительность этапа в днях.

2) Выделяем все введенные данные, в примере диапазон А1:С7, и строим диаграмму линейчатого типа с накоплением.

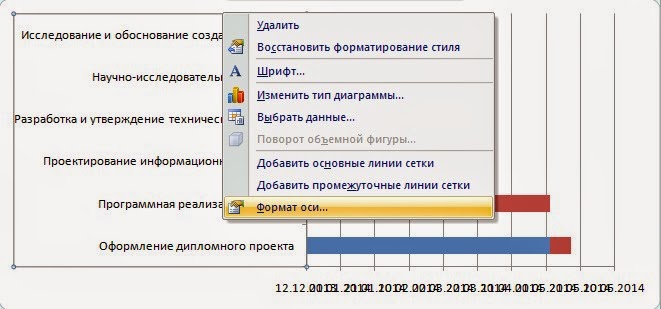

3) На вертикальных данных в полученной диаграмме там, где у нас перечислены этапы, жмем правой кнопкой мыши, и выбираем "Формат оси..."
Устанавливаем настройки, как показано на рисунке.
4) Теперь кликаем правой кнопкой мыши по данным на диаграмме, которые относятся к столбцу с Датами (в примере эти данные закрашены синим цветом), и выбираем "Формат ряда данных...".
Убираем заливку и границу линий данных. Это должно скрыть с диаграммы данные о дате, которые нам не нужны.

5) Жмем правой кнопкой мыши на горизонтальных данных диаграммы (дата), и выбираем "Формат оси...", аналогично п.3. Там нужно выбрать минимальное и максимальное значение, т.е. в нашем случае дату начала и дату окончания работы над проектом.

Однако, у меня сделать это не получилось. В эти поля категорически не захотели вставляться даты. Пришлось подгонять записанные там числа, чтобы получилось максимально близко к нужному периоду.

Также необходимо указать Цену основных делений. Я поставил 7, чтобы на диаграмме были деления по неделям.

6) В результате получаем простую диаграмму Ганта.
Вот, так можно просто сделать диаграмму Ганта, используя обычный Excel.
